행성 구동 - 기술, 시스템, 구성 요소 및 응용 프로그램

행성 드라이브 기술과 엔지니어링 원칙을 이해합니다

에이 행성 드라이브 행성 기어 시스템으로도 알려진 것은 전기 자동차 (EV), 로봇 공학, 중장비 및 정밀 자동화에 널리 사용되는 작고 효율적인 변속기 메커니즘입니다. 고유 한 구성 - 중앙의 일원 선 기어 , 주변 행성 기어 그리고 외부 링 기어 - 높은 토크 밀도, 부드러운 전력 전송 및 우수한 하중 분포를 달성하도록합니다.

엔지니어링 원칙

토크 분포 : 다중 행성 기어는 하중을 공유하여 각 기어 치아의 응력을 줄이고 전반적인 내구성을 증가시킵니다.
소형 : 동축 설계는 입력 및 출력 샤프트가 정렬되어 설치 볼륨이 제한되는 응용 분야의 공간을 절약합니다.
능률 : 적절한 윤활 및 정밀 제조로 효율성은 95%이상에 도달 할 수 있습니다.
기어 비율 : 태양, 행성 및 링 기어의 톱니 수를 변경하여 다양한 속도와 토크 변환을 가능하게합니다.
백래시 제어 : 정밀 가공은 로봇 모션 제어 및 CNC 장비에 중요한 백래시를 줄입니다.

행성 드라이브 시스템에 대한 일반적인 매개 변수 비교

매개 변수	행성 드라이브	평행 샤프트 기어 박스	웜 기어 박스
토크 밀도	하이 (소형 디자인)	중간	낮은
효율성 (%)	90–97	85–93	50–70
백래시 (Arcmin)	<5 ~ 15	10-20	20–40
크기 대 토크 비율	훌륭한	좋은	가난한
일반적인 기어 비율 범위	3 : 1 ~ 100 : 1	1.5 : 1 ~ 20 : 1	5 : 1 ~ 75 : 1
소음 수준	저에서 중간	중간	낮은
수명 (시간)	15,000–30,000	10,000–20,000	5,000–10,000

이 엔지니어링 구성은 행성 드라이브가 요구하는 응용 분야에서 탁월한 높은 토크, 정밀 모션 및 공간 효율 , 고급 기계 시스템에 선호되는 선택입니다.

Planetary Drive Systems : EV, 로봇 공학 및 중공업을위한 고정밀 솔루션

행성 드라이브 시스템은 전달되도록 설계되었습니다 탁월한 정확도, 토크 출력 및 공간 효율 , 정밀성과 신뢰성이 중요한 응용 분야에 매우 적합합니다. 그들의 독특한 행성 기어 배열은 보장합니다 균형 잡힌 하중 분포 , 전기 자동차 (EVS), 로봇 시스템 및 중공업 기계에 필수적인 최소 백래 및 부드러운 움직임 - 부드러운 움직임.

전기 자동차 응용 (EVS)

트랙션 모터 : 행성 드라이브는 모터 토크를 바퀴로 효율적으로 전송하여 가속 및 범위를 최적화하는 데 도움이됩니다.
파워 트레인 통합 : 소형 디자인은 제한된 섀시 공간 내에 적합하여 가벼운 고도로 솔루션을 가능하게합니다.
재생 제동 : 고효율은 효과적인 에너지 복구 시스템을 지원합니다.

로봇 공학의 응용

명료 한 팔 : 로봇 조인트에서 낮은 백 클래시 행성 드라이브는 정확한 위치를 허용합니다.
모바일 플랫폼 : 소형 크기와 높은 토크는 민첩하고 반응적인 움직임을 가능하게합니다.
자동화 시스템 : 일관된 모션 제어는 조립 라인에서 높은 반복성을 보장합니다.

중공업의 응용

자재 취급 : 크레인, 컨베이어 및 채굴 기계에서 큰 하중을 처리합니다.
건설 장비 : 높은 토크 밀도는 굴삭기 및 드릴링 리그와 같은 까다로운 응용 프로그램을 지원합니다.
산업 프레스 : 극한 하중에서 부드럽고 제어 된 움직임을 제공합니다.

고정밀 행성 드라이브 시스템에 대한 일반적인 매개 변수 비교

매개 변수	EV 응용 프로그램	로봇 공학 응용 프로그램	중공업 응용 프로그램
토크 범위 (NM)	150–1,500	20–500	1,000–10,000
효율성 (%)	92–97	90–96	90–95
백래시 (Arcmin)	<10	<5	10-15
기어 비율 범위	4 : 1 ~ 20 : 1	3 : 1 ~ 100 : 1	5 : 1 ~ 50 : 1
수명 수명 (HRS)	20,000–30,000	15,000 ~ 25,000	25,000 ~ 40,000
소음 수준	저에서 중간	낮은	중간
크기 대 토크 비율	훌륭한	훌륭한	좋은

이 시스템은 제작되었습니다 내구성, 정밀성 및 적응성 . 기어비, 백래시 및 토크 용량과 같은 매개 변수를 조정하여 엔지니어는 각 산업의 특정 성능 요구를 충족시키기 위해 Planetary Drive 시스템을 구성 할 수 있습니다.

현대 행성 드라이브 기어 박스의 주요 구성 요소 및 설계 기능

현대적인 행성 드라이브 기어 박스가 설계되었습니다 높은 토크 전송, 정확한 모션 제어 및 소형 통합 . 그들은 잘 설계된 구성 요소와 고급 제조 기술의 조합을 통해 이러한 기능을 달성합니다.

핵심 구성 요소

선 기어 - 입력 샤프트에 연결된 중앙 기어; 행성 기어로의 토크 전송을 시작합니다.
행성 기어 - 태양 기어를 공전하는 여러 기어; 토크 용량과 내구성을 향상시키기 위해 하중을 공유하십시오.
링 기어 - 행성 기어와 맞물린 내부 치아가있는 외부 기어; 구조적 안정성을 제공합니다.
행성 캐리어 - 행성 기어를 제자리에 고정하고 토크를 출력 샤프트로 전송합니다.
문장 - 더 부드러운 작동을 위해 마찰을 줄이고 축/방사형 하중을지지합니다.
주택 - 기어 박스를 집어 넣어 오염 물질에 대한 정렬 및 보호를 보장합니다.
씰 및 윤활 시스템 - 윤활을 유지하고 마모를 최소화하며 운영 수명을 연장하십시오.

현대 행성 드라이브 기어 박스의 설계 기능

높은 토크 밀도 - 소형 디자인은 크기에 비해 높은 토크를 제공합니다.
낮은 반발 - 로봇 공학 및 CNC 애플리케이션에 필수적인 정밀 가공을 통해 달성.
모듈 식 구조 - 효율성을 희생하지 않고 기어 비율이 높을수록 스태킹 스테이지가 허용됩니다.
향상된 하중 분포 - 여러 행성 기어는 토크를 골고루 공유하여 기어 치아 응력을 줄입니다.
고효율 - 정밀 기어 프로파일 및 최적화 된 윤활은 에너지 손실을 최소화합니다.
소음 감소 - 나선형 또는 특별히 절단 기어는 작동 소음을 줄입니다.
재료 최적화 - 강도 및 내마모성을위한 경화 강철, 표면 처리 및 고급 복합재 사용.

행성 드라이브 기어 박스 구성의 일반적인 매개 변수 비교

매개 변수	단일 단계 행성 드라이브	2 단계 행성 드라이브	3 단계 행성 드라이브
기어 비율 범위	3 : 1 ~ 10 : 1	9 : 1 ~ 100 : 1	100 : 1 ~ 1,000 : 1
효율성 (%)	95–97	92–96	90–94
백래시 (Arcmin)	<5 ~ 10	<8 ~ 12	<10 ~ 15
토크 용량 (NM)	저에서 중간	중간에서 최고	매우 높습니다
크기 대 토크 비율	훌륭한	훌륭한	좋은
소음 수준	낮은	저에서 중간	중간
유지 보수 빈도	낮은	낮은	중간

스테이지, 기어 치아 프로파일 및 재료의 수를 신중하게 선택하여 엔지니어는 특정 속도, 토크 및 정밀 요구 사항에 대해 행성 드라이브 기어 박스 최적화 , EV, 로봇 공학 및 중공업 응용 프로그램에 대한 다재다능한.

로봇 공학, 중장비 및 산업 자동화의 행성 드라이브 응용

행성 드라이브 시스템은 널리 채택됩니다 로봇 공학, 중장비 및 산업 자동화 그들의 높은 토크 밀도, 소형 크기 및 정밀 제어 . 고급 제조 및 설계 기술을 활용하여 동적 모션, 높은 부하 용량 및 오랜 작동 수명의 요구를 충족시킬 수 있습니다.

로봇 공학의 응용

로봇 팔 -낮은 백 클래시 행성 드라이브는 정밀하고 반복 가능한 포지셔닝을 허용하며 조립, 용접 및 검사 작업에 필수적입니다.
모바일 로봇 공학 - 소형 설계의 높은 토크를 통해 자율적 인 가이드 차량 (AGV) 및 모바일 플랫폼이 제한된 환경에서 원활하게 작동 할 수 있습니다.
정밀 액추에이터 - 조인트 및 엔드 이펙터에 사용되어 미세 모션 제어를 보장합니다.

중장비 응용 프로그램

건설 기계 - 높은 하중에서 높은 하중 하에서 리프팅, 회전 및 구동 기능을 지원합니다.
광업 장비 - 가혹한 조건에서 지속적인 토크 출력을 제공하여 최소한의 가동 중지 시간을 보장합니다.
농업 기계 -대규모 농업 운영을위한 효율적인 전력 전송을 제공합니다.

산업 자동화 응용 프로그램

컨베이어 시스템 -높은 하중 기반 기능으로 재료 처리를위한 안정적인 움직임을 보장합니다.
포장 기계 -고속 정확한 포장 라인의 동기화를 유지합니다.
CNC 장비 - 절단, 밀링 및 형성 작업을위한 부드럽고 정확한 위치를 가능하게합니다.

응용 프로그램 필드 별 일반적인 매개 변수 비교

매개 변수	로봇 공학	중장비	산업 자동화
토크 범위 (NM)	10–500	1,000–10,000	50–2,000
효율성 (%)	90–96	90–95	92–97
백래시 (Arcmin)	<5	10-15	<8
기어 비율 범위	3 : 1 ~ 100 : 1	5 : 1 ~ 50 : 1	3 : 1 ~ 25 : 1
수명 수명 (HRS)	15,000 ~ 25,000	25,000 ~ 40,000	20,000–30,000
크기 대 토크 비율	훌륭한	좋은	훌륭한
소음 수준	낮은	중간	낮은

Beitto의 기술적 및 지역적 이점

Beitto 전문 높은 정밀 행성 환원제 , 통합 Japanese electromechanical R&D 세심한 생산 공정. 신청하여 주요 설계 및 개발 기술 , 성능을 향상시키고 서비스 수명을 연장하기 위해 행성 드라이브 구조를 지속적으로 최적화하고 업그레이드합니다.

위치 핑 후 시티, 잔즈 주 지방 , 내에서 국가 경제 및 기술 개발 구역 , Beitto는 독특한 산업 생태계의 혜택을받습니다. 이 지역은 국가 (JIAXING) 전자 기계 부품 산업 단지 그리고 National Torch Plan Pinghu 광학 및 기계 산업 기반 . 지리적으로 Pinghu는 그 중심에 앉아 있습니다 Yangtze River Delta , 동쪽의 상하이와 남쪽의 항저우 베이 (Hangzhou Bay)는 중국에서 가장 역동적 인 경제 지역에 전략적으로 접근 할 수 있습니다. 이 유리한 위치는 Beitto의 글로벌 기술 리소스를 현지화 된 정밀 제조 기능과 통합하여 행성 드라이브 솔루션을 적합하게합니다. 로봇 공학, 중장비 및 고급 자동화 시스템 .

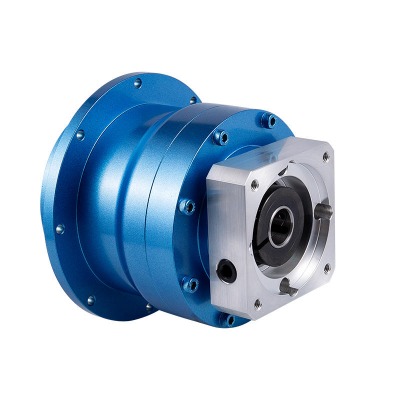

저음 내구성 내구성 서보 운동 속도 행성 감속기 AHT 시리즈
