직각 기어박스 감속기에 대한 최종 가이드: 선택, 적용 및 장점

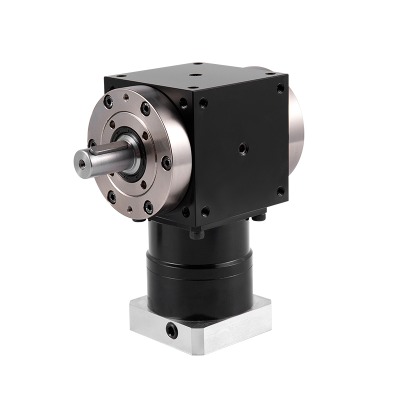

직각 기어박스 감속기의 기본 이해

수많은 기계 시스템의 중심에는 동력을 전달하고 방향을 변경하는 중요한 구성 요소인 직각 기어박스 감속기가 있습니다. 이 독창적인 장치는 두 가지 목적으로 사용됩니다. 주로 회전력의 방향을 90도 변경합니다. 이는 입력 및 출력 샤프트를 선형으로 정렬할 수 없는 공간 제약이 있는 응용 분야에 필요합니다. 둘째, 마찬가지로 중요한 것은 모터(예: 전기 모터)의 입력 속도를 구동 장비에 더 적합하고 더 높은 토크, 더 낮은 속도 출력으로 줄인다는 것입니다. 이러한 방향 변경과 속도 감소의 조합은 광범위한 산업, 자동차 및 소비자 응용 분야에서 없어서는 안 될 요소입니다. 기본 원리는 하우징 내에 서로 직각으로 장착된 일련의 기어(가장 일반적으로 베벨 또는 웜 기어)와 관련되어 운동과 힘을 효율적으로 전달합니다.

핵심 부품 및 구성

직각 기어박스 감속기의 효율성과 내구성은 내부 구성 요소와 품질에 따라 결정됩니다. 일반적으로 주철, 알루미늄 또는 경화강으로 제작되는 하우징은 기어를 정밀하게 정렬하고 외부 오염 물질로부터 기어를 보호하는 견고한 구조 역할을 합니다. 또한 마찰을 줄이고 열을 발산하며 조기 마모를 방지하는 데 필수적인 윤활유 저장소 역할을 합니다. 내부의 기어는 시스템의 핵심입니다. 기어 유형의 선택은 감속기의 성능 특성에 큰 영향을 미칩니다.

• 베벨 기어: 이들은 원뿔 모양의 이빨을 특징으로 하며 쌍으로 사용됩니다. 높은 효율성과 상당한 부하를 처리할 수 있는 능력으로 잘 알려져 있지만, 다른 유형보다 소음이 더 심할 수 있으며 정밀한 정렬이 필요합니다.
• 웜기어: 이 설정은 웜 휠과 맞물리는 나사식 웜 나사로 구성됩니다. 주요 장점은 단일 단계에서 달성할 수 있는 높은 감속비와 고유한 자체 잠금 기능(백드라이빙 방지)이지만, 높은 슬라이딩 마찰로 인해 효율성이 낮아지는 경우가 많습니다.
• 하이포이드 기어: 축이 교차하지 않는 나선형 베벨 기어의 특수 변형입니다. 이 설계를 통해 더 많은 톱니가 동시에 접촉할 수 있으므로 고성능 자동차 차동 장치에서 흔히 볼 수 있는 더 부드럽고 조용한 작동과 더 높은 토크 용량이 가능해집니다.

기타 중요한 구성 요소로는 씰과 베어링이 있습니다. 고품질 씰은 윤활유 누출을 방지하고 먼지, 물 및 기타 연마 입자의 유입을 차단합니다. 베어링은 회전 샤프트를 지지하여 정렬을 유지하고 방사형 및 축방향 하중을 흡수합니다. 이는 장치의 수명과 소음 수준에 직접적인 영향을 미칩니다.

작동 원리: 모션이 어떻게 변환되는지

의 운영 직각 기어박스 감속기 기계적 이점을 우아하게 보여줍니다. 입력축에 회전력이 가해집니다. 이 샤프트는 구동 기어(예: 웜 또는 피니언 베벨 기어)에 연결됩니다. 이 기어가 회전하면서 그 톱니가 출력축에 장착된 피동 기어(웜 휠 또는 크라운 베벨 기어)의 톱니와 맞물립니다. 샤프트 사이의 90도 각도는 이러한 기어의 특정 방향에 의해 달성됩니다. 동시에, 기어비(피동 기어의 톱니 수와 구동 기어의 톱니 수 사이의 비율)로 인해 속도 감소와 토크 증가가 발생합니다. 예를 들어, 톱니가 10개인 구동 기어가 톱니가 30개인 구동 기어와 맞물리면 기어비는 3:1입니다. 이는 출력 샤프트가 입력 샤프트 속도의 1/3로 회전하지만 토크는 약 3배(효율 손실 제외)로 회전한다는 의미입니다. 이러한 변환은 전기 모터와 같은 일반적인 원동기의 고속, 저토크 출력을 컨베이어, 믹서 또는 윈치와 같은 기계의 저속, 고토크 요구 사항에 맞추는 데 중요합니다.

기계에 직각 감속기 구현의 주요 이점

직각 기어박스 감속기를 활용하기로 한 결정은 근본적인 엔지니어링 문제를 해결하는 일련의 강력한 이점에 의해 결정됩니다. 가장 확실한 이점은 공간 효율성입니다. 이러한 감속기는 전력 흐름의 방향을 바꾸므로 인라인 감속기가 불가능한 좁은 공간에 적합한 보다 작고 최적화된 기계 설계를 가능하게 합니다. 이는 자동화된 포장 라인이나 농업 기계의 제한된 구획 내와 같은 복잡한 시스템에서 특히 중요합니다. 또한 기능을 통합합니다. 먼저 속도를 줄인 다음 방향을 변경하기 위해 여러 구성 요소가 필요한 대신 단일 직각 장치가 두 작업을 모두 수행하여 구동 트레인을 단순화하고 부품 수를 줄이며 잠재적인 오류 지점을 최소화합니다.

또 다른 중요한 장점은 장착 위치가 다양하다는 것입니다. 많은 직각 기어박스 설계는 다양한 장착 옵션(풋 장착형, 플랜지 장착형 또는 샤프트 장착형)을 제공하여 설계 및 설치 단계에서 엔지니어에게 유연성을 제공합니다. 이러한 적응성은 감속기가 신규 장비와 기존 장비 모두에 원활하게 통합될 수 있도록 보장합니다. 성능 관점에서 볼 때 특정 유형, 특히 웜 기어 감속기는 되돌릴 수 없거나 자체 잠금 기능이 있는 귀중한 기능을 제공합니다. 이는 출력 샤프트에 적용되는 토크가 입력 샤프트를 역구동할 수 없음을 의미하며, 호이스트, 리프트 및 경사면 컨베이어와 같은 응용 분야에 내장된 제동 메커니즘 역할을 하여 안전성과 제어력을 향상시킵니다. 마지막으로 최신 직각 감속기는 높은 효율성과 내구성을 위해 설계되었습니다. 고급 제조 기술, 고품질 합금강 및 최적화된 톱니 프로파일은 마찰로 인한 전력 손실을 최소화하고 장치가 큰 충격 부하를 견딜 수 있으며 최소한의 유지 관리로 수천 시간 동안 안정적으로 작동할 수 있도록 보장합니다.

특정 요구 사항에 가장 적합한 직각 기어박스 선택

최적의 직각 기어박스 감속기를 선택하는 것은 애플리케이션의 성능, 수명 및 비용 효율성에 직접적인 영향을 미치는 중요한 프로세스입니다. 잘못된 선택은 조기 실패, 비효율적인 작동 및 비용이 많이 드는 가동 중지 시간으로 이어질 수 있습니다. 이 프로세스에는 감속기가 의도한 임무에 완벽하게 일치하는지 확인하기 위해 여러 주요 매개변수를 신중하게 평가하는 작업이 포함됩니다.

평가할 중요한 성능 매개변수

유형이나 모델을 고려하기 전에 먼저 시스템의 작동 요구 사항을 정의해야 합니다.

• 입력 속도(RPM) 및 전력(HP/kW): 원동기(모터)의 회전 속도와 정격 출력이 출발점입니다. 감속기는 과열 없이 입력 마력을 처리할 수 있는 등급이어야 합니다.
• 필요한 출력 속도 및 토크: 부하를 구동하는 데 필요한 원하는 출력 속도(RPM)와 토크(Nm 또는 lb-ft)를 결정합니다. 이는 필요한 감속비(입력 RPM / 출력 RPM)를 결정합니다.
• 듀티 사이클: 감속기가 지속적으로 작동합니까, 간헐적으로 작동합니까, 아니면 빈번한 시작/정지로 작동합니까? 충격 부하(갑작스럽고 강렬한 토크 스파이크)도 고려해야 합니다. 왜냐하면 서비스 팩터가 더 높은 감속기가 필요하기 때문입니다.
• 돌출 하중 및 추력 하중: 이는 샤프트에 수직(방사형 하중) 또는 평행(축 하중)으로 적용되는 힘입니다. 감속기의 정격 부하 용량을 초과하면 베어링과 씰이 빠르게 손상될 수 있습니다.

이 외에도 운영 환경이 중요합니다. 감속기가 극한의 온도, 부식성 화학물질, 과도한 습기 또는 연마성 먼지에 노출됩니까? 이러한 조건은 특수 씰, 코팅, 하우징 재료 및 윤활유에 대한 요구 사항을 나타냅니다.

베벨 기어와 웜 기어 감속기 비교

가장 일반적인 두 가지 유형의 직각 감속기 중에서 선택하는 것은 효율성과 비율 간의 균형에 따라 결정되는 근본적인 것입니다. 다음 비교에서는 주요 차이점을 간략하게 설명합니다.

베벨 기어 감속기는 일반적으로 웜 기어 감속기에 비해 더 높은 효율(단계당 95-98%)로 작동합니다. 이는 그 작용이 더 많은 구름 접촉과 더 적은 미끄럼 마찰을 포함하기 때문입니다. 이와 대조적으로 단일 스테이지 웜기어 감속기는 일반적으로 50-90%의 효율 범위를 제공하며 이는 감속비가 증가함에 따라 감소합니다. 그러나 웜기어 감속기는 단일 스테이지에서 높은 감속비(5:1 ~ 70:1)를 달성하는 데 뛰어난 반면, 베벨 기어는 단일 스테이지에서 더 낮은 감속비(1:1 ~ 6:1)로 제한되는 경우가 많습니다. 더 높은 비율의 경우 베벨 기어를 평행 샤프트 스테이지와 결합하여 베벨-나선형 감속기를 생성해야 하며 이로 인해 크기와 비용이 증가합니다. 또한 웜 기어 설정은 일반적으로 베벨 기어의 특징이 아닌 유익한 자동 잠금 기능을 제공하는 경우가 많습니다. 마지막으로, 베벨 기어 감속기, 특히 직선 톱니형 설계는 더 큰 소리를 낼 수 있는 반면 웜 기어 감속기는 일반적으로 더 조용하게 작동합니다.

그러므로, 높은 토크 애플리케이션을 위한 최고의 직각 기어박스 또한 높은 효율성을 요구하는 경우 베벨-나선형 디자인이 되는 경우가 많습니다. 작은 설치 공간에서 높은 감속비를 우선시하고 자체 잠금이 필요한 응용 분야의 경우 웜 기어 감속기가 이상적이고 경제적인 선택인 경우가 많습니다.

산업 전반의 다양한 애플리케이션 탐색

방향을 바꾸고 속도를 줄이는 독특한 능력은 직각 기어박스 감속기 엄청난 범위의 산업 전반에 걸쳐 유비쿼터스 구성 요소입니다. 제조 및 자재 취급에서 컨베이어 시스템, 팔레타이저 및 자동 가이드 차량(AGV)의 원동력으로 무거운 하중을 이동하는 데 필요한 토크를 제공하고 컨베이어 라인의 코너 드라이브에 완벽하게 맞습니다. 식품 및 음료 산업에서는 위생, 내부식성 및 세척 기능이 가장 중요한 믹서, 교반기, 병입 장비용 스테인리스 스틸 직각 감속기를 사용합니다. 재생 에너지에서 이러한 감속기는 태양 추적 시스템에서 매우 중요하며 하루 종일 태양을 따라가도록 패널의 각도를 조정합니다.

광업 및 건설 부문에서는 엄청난 충격 하중과 연마 먼지에 노출되는 파쇄기, 스크린, 윈치 등의 장비에 전력을 공급하기 위해 매우 견고하고 내구성이 뛰어난 직각 감속기를 사용합니다. 구체적이고 중요한 애플리케이션은 다음과 같습니다. 내구성이 뛰어난 농업 기계용 직각 기어박스 트랙터, 콤바인, 파종기 등이 있습니다. 이러한 기계에는 높은 토크뿐 아니라 진흙, 먼지 및 극한 기후 조건에 대한 노출도 견딜 수 있는 감속기가 필요합니다. 또한 자동차 산업에서는 이를 차동 장치 및 동력인출장치(PTO) 장치에 사용합니다. 강력한 핸드 드릴부터 차고 문 개폐 장치까지 일상적인 소비자 제품에서도 컴팩트한 직각 감속기를 활용하여 제한된 공간에서 높은 토크를 전달합니다. 이 놀라운 다양성은 현대 역학에서 근본적인 역할을 강조합니다.

수명 보장: 유지 관리 및 문제 해결 팁

적절한 유지 관리는 직각 기어박스 감속기의 서비스 수명과 신뢰성을 극대화하는 데 가장 중요한 요소입니다. 잘 관리된 장치는 수년 동안 효율적으로 작동할 수 있지만, 방치하면 치명적인 고장과 계획되지 않은 가동 중지 시간이 발생할 수 있습니다. 유지 관리의 초석은 윤활입니다. 올바른 유형과 등급의 윤활유를 사용하고 적절한 수준으로 유지하는 것은 타협할 수 없는 일입니다. 오일이나 그리스는 마모를 줄이고 열을 발산하며 부식을 방지합니다. 초기 윤활유 유형과 오일 교환 또는 재급유 간격에 대한 제조업체의 권장 사항을 따르는 것이 중요합니다. 열악한 환경이나 지속적인 작동의 경우 이러한 간격을 줄여야 할 수도 있습니다. 씰이나 하우징 주변의 오일 축적으로 종종 나타나는 윤활유 누출을 정기적으로 점검하십시오.

일반적인 문제 및 진단 단계

유지 관리가 잘 되어도 문제가 발생할 수 있습니다. 조기 진단은 사소한 문제가 큰 수리로 이어지는 것을 방지하는 데 중요합니다.

• 과열: 이는 부적절한 윤활(낮은 오일 수준, 잘못된 윤활 유형), 과부하 또는 과도한 주변 온도로 인해 발생하는 경우가 많습니다. 먼저 하중과 윤활유 상태를 확인하십시오.
• 비정상적인 소음(징징거리는 소리, 갈리는 소리, 노크하는 소리): 과도한 소음은 일반적으로 기어나 베어링에 문제가 있음을 나타냅니다. 징징거리는 소리는 정렬 불량이나 마모를 의미할 수 있으며, 연마하는 경우 심각한 기어 톱니 손상을 의미할 수 있습니다. 노킹은 베어링 손상이나 과도한 백래시의 징후일 수 있습니다.
• 진동: 과도한 진동은 일반적으로 감속기와 구동/구동 장치 간의 정렬 불량, 베어링 마모, 부하 불균형 또는 기어 톱니 손상으로 인해 발생합니다.
• 누출: 오일 누출은 가장 일반적으로 씰 실패로 인해 발생합니다. 누출 원인을 식별하고 윤활유 손실 및 오염을 방지하기 위해 즉시 씰을 교체하십시오.

정기적인 진동 분석 및 열화상 측정을 포함한 예측 유지 관리 프로그램을 구축하면 이러한 문제를 조기에 감지하는 데 도움이 될 수 있습니다. 궁금하신 분들을 위해 직각 기어 감속기를 올바르게 설치하는 방법 , 프로세스는 항상 하우징 뒤틀림을 방지하기 위해 견고하고 평평한 장착 표면을 보장하는 것부터 시작됩니다. 진동과 베어링 하중을 최소화하려면 샤프트를 정확하게 정렬해야 합니다. 모든 연결은 안전해야 하며, 시동 전에 장치에 윤활유를 발라야 합니다. 최적의 성능과 보증 준수를 보장하려면 제조업체의 설치 매뉴얼을 따르는 것이 절대적으로 중요합니다. 찾는 사람을 위해 직각 감속기 유지 관리 팁 에서 핵심은 일관성입니다. 일관된 점검, 올바른 윤활제의 일관된 사용, 비정상적인 소리나 온도에 대한 지속적인 관심입니다.

비용 고려 사항 및 소싱 요소

직각 기어박스 감속기의 구입 비용은 총 소유 비용의 일부일 뿐입니다. 초기 가격은 항상 고려 사항이지만 예상 수명, 유지 관리 요구 사항 및 에너지 효율성과 같은 요소를 고려하여 평가해야 합니다. 저렴하고 품질이 낮은 감속기는 고장률이 높아 교체 빈도가 높아지고 생산 중단 시간이 많이 발생하여 결과적으로 신뢰할 수 있는 프리미엄 모델보다 가격이 더 비쌀 수 있습니다. 에너지 소비도 또 다른 주요 요인입니다. 예를 들어, 보다 효율적인 베벨 기어 감속기는 동일한 작업을 수행하는 덜 효율적인 웜 기어 감속기보다 수명 기간 동안 더 적은 전력을 소비하므로 상당한 에너지 비용 절감 효과를 얻을 수 있습니다.

소싱 시 제조업체의 품질 평판, 기술 지원 가용성, 초기 주문 및 잠재적인 교체 부품 리드 타임을 모두 고려하는 것이 중요합니다. 시설 내 표준화는 비축해야 하는 다양한 예비 부품의 수를 최소화하여 비용을 절감할 수도 있습니다. 물어봐야 할 주요 질문에는 감속기의 서비스 요소(과부하 처리 능력 등급), 보증 기간 및 표준 모델이 특정 요구 사항을 충족하지 않는 경우 사용자 정의 옵션의 가용성이 포함됩니다. 이해하기 비용 직각 감속기 선행 투자와 장기적인 운영 안정성 및 효율성의 균형을 맞추는 이러한 전체적인 관점이 필요합니다.
