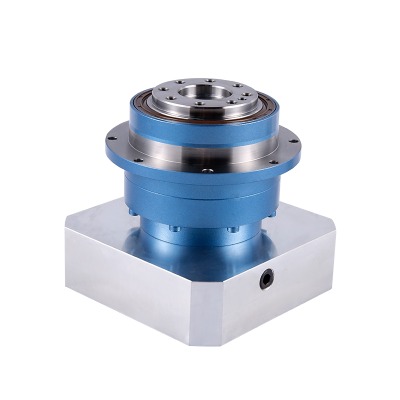

낮은 백래시 고정밀 토크 AHB 유성 기어박스 감속기
유성 감속기
유성 감속기의 특징 1. 조용함: 헬리컬 기어를 사용하여 부드럽고 조용한 작동을 달성합니다. 2. 높은 정밀도: 3점 미만의 백래시, 정확한 ...
세부정보 보기산업 자동화와 로봇 공학의 역동적인 세계에서 시스템의 효율성과 신뢰성은 종종 핵심 구성 요소에 따라 달라집니다. 그만큼 고토크 유성 기어박스 컴팩트한 형태로 파워와 정밀도를 전달하는 데 필수적인 중요한 요소 중 하나입니다. 이 가이드는 선택 과정을 쉽게 이해할 수 있도록 고안되었으며, 특정 요구 사항에 맞는 완벽한 기어박스를 선택하기 위한 핵심 요소와 기술 사양을 탐색하는 데 도움을 줍니다. 우리는 이러한 기어박스의 기본 원리를 다루고, 중요한 기술 매개변수를 조사하고, 서보 모터 및 로봇공학에 대한 특정 응용 시나리오를 탐색하고, 마지막으로 맞춤형 솔루션이 앞으로 나아갈 최선의 경로에 대해 논의할 것입니다.
유성 기어박스라고도 알려진 유성 기어박스는 독특한 기어 배열을 사용하여 높은 감속비와 탁월한 토크 전달을 달성하는 정교한 기어 시스템입니다. 이 시스템은 중앙 태양 기어, 태양 기어 주위를 회전하는 여러 유성 기어, 전체 어셈블리를 둘러싸는 내부 톱니가 있는 링 기어로 구성됩니다. 이 구성은 중앙에 태양기어가 있고 그 주위를 도는 유성기어가 있는 우리 태양계와 자주 비교됩니다. 이 설계를 통해 여러 유성 기어 간에 부하를 공유할 수 있으므로 기존 평행 샤프트 기어박스에 비해 토크 용량이 크게 증가하고 시스템의 전체 효율성이 향상됩니다. 유성 기어박스는 크기가 작고 막대한 토크를 처리할 수 있는 능력이 결합되어 광범위한 산업 응용 분야에서 선호되는 선택입니다. 단일 스테이지 유성 기어박스는 상당한 감속비를 제공하지만, 여러 스테이지를 쌓아서 훨씬 더 높은 감속비를 달성할 수 있는데, 이는 매우 낮은 출력 속도와 매우 높은 토크가 필요한 응용 분야에 대한 일반적인 관행입니다.
용어 고토크 유성 기어박스 단순한 마케팅 문구가 아닙니다. 이는 중요한 성능 특성을 정의합니다. 높은 토크는 선형 힘과 동등한 회전력입니다. 기어박스에서는 고속, 저토크 모터에서 저속, 고토크 출력으로 많은 양의 동력을 전달할 수 있는 시스템입니다. 이는 무거운 하중을 이동하거나 상당한 저항을 극복하거나 빠른 가속 및 감속을 달성하는 응용 분야에 매우 중요합니다. 에 대한 서보 모터용 고토크 유성 기어박스 , 이 기능은 기계 성능 향상으로 직접적으로 이어집니다. 예를 들어, 로봇 팔의 기어박스는 무거운 물체를 들어올릴 수 있을 만큼 충분한 토크를 제공하고 과도한 모터 전류 없이 중력에 맞서 위치를 유지해야 합니다. 높은 토크의 기어박스가 없으면 모터가 과열되거나 조기 고장이 발생하기 쉽습니다. 뛰어난 출력 밀도와 결합된 이러한 기어박스의 콤팩트한 크기는 엔지니어가 강도와 신뢰성을 저하시키지 않고도 더 작고, 가볍고, 더 효율적인 기계를 설계할 수 있음을 의미합니다. 높은 토크의 중요성은 아무리 강조해도 지나치지 않습니다. 이는 시스템이 가장 까다로운 조건에서 의도한 기능을 수행할 수 있도록 보장하는 기본 매개변수입니다.
백래시는 특히 정밀 응용 분야에서 유성 기어박스 성능에 중요한 요소입니다. 이는 기어 톱니 사이의 작은 양의 회전 유격 또는 간격으로 정의됩니다. 모든 기어 시스템에는 일부 백래시가 내재되어 있지만 과도한 백래시는 심각한 문제를 일으킬 수 있습니다. 에서 낮은 백래시 높은 토크 유성 기어박스 , 제조 공차는 이러한 유격을 최소화하기 위해 매우 엄격합니다. 높은 백래시로 인해 부정확한 위치 지정, 작동 중 진동, 기어 톱니의 조기 마모 등이 발생합니다. CNC 가공, 의료 기기, 자동 가이드 차량(AGV)과 같은 응용 분야에서는 모든 수준의 회전 정확도가 중요합니다. 백래시가 낮은 기어박스는 부드럽고 반복 가능한 동작을 보장하며, 이는 제조 공정의 무결성이나 로봇 동작의 정밀도를 유지하는 데 필수적입니다. 낮은 백래시를 달성하기 위해 제조업체는 특수 기어 절단 기술, 정밀 베어링 및 고급 조립 공정을 사용하는 경우가 많습니다. 잠재적 구매자의 경우 낮은 백래시의 중요성을 이해하는 것이 고품질, 고성능 기어박스를 저가형 모델과 차별화하는 데 중요합니다.
토크는 유성 기어박스의 가장 중요한 단일 사양입니다. 이는 기어박스가 생성할 수 있는 회전력의 양을 나타냅니다. 기어박스를 선택할 때 두 가지 주요 토크 값, 즉 정격 토크와 피크 토크를 고려해야 합니다. 정격 토크는 과열이나 고장 없이 사용 수명 동안 기어박스가 전달할 수 있는 연속 토크입니다. 이 값은 정상적인 작동 조건에 맞게 기어박스 크기를 조정하는 데 사용됩니다. 반면, 피크 토크는 일반적으로 가속, 감속 또는 충격 부하 중에 짧은 기간 동안 기어박스가 처리할 수 있는 최대 토크입니다. 최대 토크를 고려하지 못하면 치명적인 고장이 발생할 수 있습니다. 또한 출력 샤프트가 처리할 수 있는 축방향 및 반경방향 하중을 고려하는 것도 중요합니다. 이러한 힘은 베어링과 기어의 수명에 영향을 미칠 수 있기 때문입니다. 부하 용량이 높은 기어박스는 무겁거나 캔틸레버식 부하로 인한 응력을 더 잘 견딜 수 있습니다. 다음은 토크 유형을 간단하게 비교한 것입니다.
| 토크 유형 | 설명 | 적용예 |
| 정격 토크 | 정상적인 작동 조건에서 기어박스가 무기한 처리할 수 있는 연속 토크입니다. | 정속 컨베이어 벨트. |
| 피크 토크 | 짧은 간헐적으로 기어박스가 견딜 수 있는 최대 토크입니다. | 무거운 부하를 시작하고 중지합니다. |
| 비틀림 강성 | 비틀림 하중 하에서 변형에 대한 기어박스의 저항입니다. 더 견고한 기어박스는 더 나은 위치 정확도를 유지합니다. | 정밀 로봇 팔 관절. |
기어비는 입력 속도와 출력 속도의 비율입니다. 전체 시스템의 성능에 직접적인 영향을 미치는 기본 매개변수입니다. 기어비가 높을수록 출력 속도는 낮아지지만 비례적으로 출력 토크는 높아집니다. 예를 들어, 10:1 비율의 기어박스는 입력 속도를 10배 감소시키고 토크를 10배 증가시킵니다(효율 손실 제외). 올바른 비율을 선택하는 것은 중요한 균형점입니다. 응용 분야에 고속이 필요한 경우 더 낮은 기어비가 필요하며 이는 결과적으로 토크 증가가 적다는 것을 의미합니다. 반대로, 매우 무거운 하중을 이동해야 하는 경우 필요한 토크를 제공하기 위해 높은 기어비가 필요하지만 이로 인해 최대 속도가 제한됩니다. 선택 프로세스는 애플리케이션의 속도 및 토크 요구 사항을 분석하는 것부터 시작되어야 합니다. 이러한 요구 사항에 따라 필요한 기어비를 계산할 수 있습니다. 기어박스의 단수를 고려하는 것도 중요합니다. 단일 스테이지 기어박스는 더 간단하고 효율적이지만, 다단 기어박스는 컴팩트한 공간에서 훨씬 더 높은 비율을 달성할 수 있습니다. 단일 단계 또는 다단계 설계 중에서 선택하는 것은 속도, 토크 및 설치 공간에 대한 응용 분야의 특정 요구 사항에 따라 달라집니다.
기어박스를 기계에 물리적으로 통합하는 것은 기술 사양만큼 중요합니다. 기어박스의 크기와 장착 구성은 모터 및 사용 가능한 공간과 호환되어야 합니다. 제조업체는 플랜지 마운트, 샤프트 마운트 및 풋 마운트를 포함한 다양한 장착 옵션을 제공합니다. 안전하고 견고한 연결을 보장하려면 기어박스의 출력 플랜지가 모터의 치수 및 볼트 패턴과 일치하는지 확인하는 것이 중요합니다. 기어박스의 입력 샤프트도 모터 샤프트와 호환되어야 합니다. 연결이 잘못되면 진동, 정렬 불량 및 조기 마모가 발생할 수 있습니다. 또한 특히 항공우주 또는 휴대용 장비와 같이 무게가 중요한 응용 분야에서는 기어박스의 무게와 크기를 고려해야 합니다. 많은 기어박스가 표준화된 치수를 따르지만 일부 응용 분야에서는 완벽한 맞춤을 보장하기 위해 맞춤형 가공 플랜지 또는 어댑터가 필요할 수 있습니다. 구매하기 전에 항상 제조업체의 기술 도면 및 사양을 참조하십시오. 올바른 물리적 적합성은 원활한 조립 공정뿐만 아니라 전체 드라이브 시스템의 장기적인 신뢰성과 안정성을 보장합니다.
서보 모터는 속도, 위치 및 토크에 대한 정밀한 제어 기능으로 인해 산업 자동화에 널리 사용됩니다. 그러나 일반적으로 고속 및 낮은 토크에서 작동합니다. 이곳은 서보 모터용 고토크 유성 기어박스 없어서는 안 될 존재가 됩니다. 서보 모터와 기어박스를 결합하면 출력 속도는 낮추고 토크는 크게 높일 수 있어 모터가 더 크고 무거운 부하를 구동할 수 있습니다. 이 조합은 다양한 산업 분야에서 일반적입니다. 예를 들어, 포장 기계에서 기어박스를 사용하면 서보 모터가 컨베이어 벨트에 제품을 빠르고 정확하게 배치할 수 있습니다. 인쇄 장비에서는 일관되고 정확한 용지 공급을 보장합니다. 자동화된 조립 라인에서는 나사를 조이거나 부품을 고정밀도로 누르는 데 필요한 힘을 제공합니다. 기어박스는 또한 감속기 역할을 하여 모터가 가장 효율적이고 최소한의 열을 발생시키는 최적의 고속 범위에서 작동할 수 있도록 합니다. 정밀 유성 기어박스의 낮은 백래시는 동력 전달 중에 서보 모터의 높은 정밀도가 손실되지 않도록 보장하므로 이러한 응용 분야에서 특히 유용합니다.
로봇 공학은 유성 기어박스에 대한 가장 까다로운 응용 분야 중 하나입니다. 로봇 관절에는 강력할 뿐만 아니라 가볍고 콤팩트하여 팔의 전체 질량을 최소화하는 구성 요소가 필요합니다. 높은 전력 밀도 고토크 유성 기어박스 로봇공학을 위한 완벽한 선택이 됩니다. 이 설계를 통해 기어박스는 로봇 동작에서 흔히 발생하는 엄청난 부하와 갑작스러운 방향 변화를 처리할 수 있습니다. 더욱이, 낮은 백래시 기능은 로봇공학에서 절대적으로 중요합니다. 기어박스의 유격이나 기울어짐은 로봇 엔드 이펙터의 부정확한 위치 지정으로 직접적으로 해석되어 용접, 페인팅 또는 복잡한 조립과 같은 정밀한 작업을 수행하는 것을 불가능하게 만듭니다. 유성 기어박스의 높은 비틀림 강성은 로봇의 전반적인 강성과 반복성에 기여합니다. 로봇 팔에서는 각 관절에 여러 개의 기어박스가 사용되며, 이들의 누적 성능에 따라 로봇의 정확도가 결정됩니다. 이러한 이유로 고품질 기어박스를 선택하는 것은 로봇 시스템의 전반적인 성능과 신뢰성에 대한 투자입니다. 기어박스를 통해 로봇은 복잡하고 반복 가능한 작업을 빠르고 정밀하게 수행할 수 있으므로 현대 산업 자동화의 필수 구성 요소입니다.
시중에는 다양한 표준 기어박스가 나와 있지만 일부 응용 분야에는 기성 제품으로는 충족할 수 없는 고유한 요구 사항이 있습니다. 그러한 경우, 맞춤형 고토크 유성 기어박스 이상적인 솔루션입니다. 맞춤형 기어박스는 귀하의 응용 분야의 정확한 사양을 충족하도록 설계 및 제조되었습니다. 이는 고유한 공간 제약, 비표준 모터 인터페이스, 매우 특정한 기어비에 대한 요구 사항 또는 고온, 진공 또는 부식성 환경과 같은 극한 환경 조건에서 작동할 수 있는 기어박스의 필요성 때문일 수 있습니다. 맞춤형 솔루션을 위해 제조업체와 협력하면 사용되는 재료부터 기어 형상까지 기어박스의 모든 측면이 특정 요구 사항에 맞게 최적화됩니다. 이를 통해 효율성, 수명 및 전반적인 시스템 성능이 크게 향상될 수 있습니다. 맞춤형 기어박스에 대한 초기 투자 비용은 더 높을 수 있지만 신뢰성 및 유지 관리 비용 절감 측면에서 장기적인 이점이 초기 비용보다 더 큰 경우가 많습니다. 결정하는 데 도움이 되는 비교는 다음과 같습니다.
| 측면 | 표준 기어박스 | 맞춤형 기어박스 |
| 유효성 | 재고가 있거나 짧은 리드타임으로 즉시 구매 가능합니다. | 설계 단계와 제조 시간이 필요하며 리드 타임도 길어집니다. |
| 비용 | 일반적으로 대량 생산으로 인해 초기 비용이 저렴합니다. | 초기 투자 비용은 높지만 성능과 수명이 뛰어나 장기적으로 비용 효율성이 더 높을 수 있습니다. |
| 성능 | 일반적인 요구 사항을 충족하지만 특정 애플리케이션에 최적화되지 않을 수 있습니다. | 효율성, 정밀도 및 내구성 측면에서 탁월한 성능을 제공하며 특정 응용 분야에 완벽하게 최적화되었습니다. |
| 유연성 | 사용 가능한 구성 및 기술 사양으로 제한됩니다. | 디자인의 자유도가 높아 고유한 크기, 비율, 재료를 사용할 수 있습니다. |
의 선택 고토크 유성 기어박스 고성능 시스템 설계의 중요한 단계입니다. 토크, 백래시, 기어비와 같은 주요 매개변수를 이해하면 시스템의 신뢰성과 효율성에 큰 영향을 미치는 정보에 입각한 결정을 내릴 수 있습니다. 표준 솔루션을 찾고 있거나 관습 고토크 유성 기어박스 , 전문가와 협력하면 귀하의 요구 사항에 딱 맞는 제품을 찾을 수 있습니다. 잘 선택된 기어박스는 애플리케이션의 성능, 정밀도 및 수명에 대한 투자입니다.
